descripción / datos técnicos

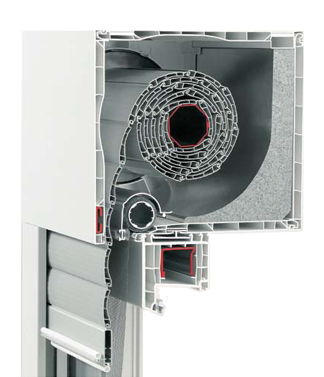

Construcción Cajón de persiana compuesto de perfiles encajables (perfiles huechos de 10 mm de espesor)
Aplicaciones Renovación y obra nueva
Altura constructiva/profundidad constructiva de los cajones

Cajón 155: 155 mm/173 mm

Cajón 195: 195 mm/215 mm

Cajón 245: 245 mm/250 mm

Dimensiones máximas ancho/alto*

Cajón 155: 3,4 m/1,5 m

Cajón 195: 3,4 m/2,7 m

Cajón 245: 3,4 m/2,7 m

Mecanismos de accionamiento Cinta, manivela o con motor
Ejes de acero Tamaño del cajón 155: Ø 40 mm
Colocación de la tapa de registro Hacia el interior
Seguridad Sistema antirrobo mediante seguro contra elevación intencionada integrada en el cabezal
Unión con el marco Guía de unión para sistemas de ventana REHAU
Guía de persiana Para sistema de guía simple o doble con juntas de cepillo montadas en fábrica
Lamas Lama de 40 mm
Accesorios Sin accesorios
datos técnicos / dimensiones máximas generales de la mosquitera
Denominación Número de art. Diámetro del eje (mm) Anchos admitidos (mm) dimensión exterior del marco Altura máxima (mm) dimensión exterior del marco
Resorte 3,0 kg eje 26 con 1,4 m de tela mosquitera 288936 288896 26 500 - 1600 1260
Resorte 3,0 kg eje 26 con 1,8 m de tela mosquitera 288936 288896 26 500 - 1600 1660
Resorte 3,0 kg eje 26 con 2,6 m de tela mosquitera

288916

288886

21 500 - 1300 2440 / 2140 "

 * En combinación con eje 60 en EG 195

tabla de enrollamiento en obra (en mm)
Tamaño cajón Altura interior Profundidad Espacio  enrollado Espacio de enrollado con mosquitera Altura máxima cajón
155 155 173 135 - 1555
195 195 215 172 158 2695
245 245 250 210 210 2745
